产品描述

永磁变频螺杆式空气压缩机采用变频器驱动。因此，空压机在启动的时候，采用的是“软启动”，对电机有一定的保护作用。

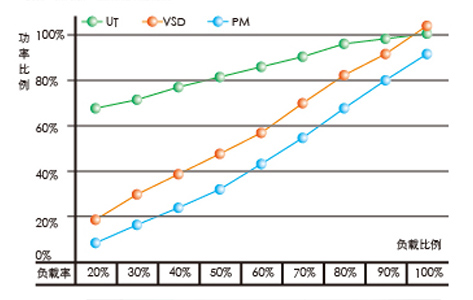

永磁变频/普通变频/工频三种机器同等排气量下的输入功率对比

测试工况说明:

1、普通变频和工频的压缩机主机一样，为标配主机

2、永磁变频为大号规格的主机

3、工频机在满载下的气量和功率均简化为1

4、全负载下的测试点以工频机满载的气量为标准

5、不同的负载率测试点以工频机为基准

技术参数

型号		HDM-10	HDM-15	HDM-20	HDM-30	HDM-50	HDM-75	HDM-100
排气量(m³/min)/ 排气压力(MPa)		1.03/0.8	2.04/0.8	2.43/0.8	3.59/0.8	6.28/0.8	10.0/0.8	12.47/0.8
		0.94/1.0	1.58/1.0	2.22/1.0	3.55/1.0	5.42/1.0	9.25/1.0	10.84/1.0
		0.86/1.2	1.32/1.2	1.99/1.2	3.02/1.2	4.55/1.2	7.24/1.2	9.96/1.2
排气温度(℃)		风冷≤环境温度+10℃
噪音 dB(A)		58 ±2dB(A)			62±2dB(A)			65±2dB(A)
电动机	电压V/频率HZ	380/50
	功率(KW)	7.5	11	15	22	37	55	75
	启动方式	Y-△（变频软启动）
	传动方式	直联
冷却方式		风冷
外形尺寸	长(mm)	1000	1200	1200	1300	1450	1700	1900
	宽(mm)	700	800	800	900	950	1000	1100
	高(mm)	850	1050	1050	1200	1250	1450	1500
重量(kg)		200	300	350	420	580	940	1100
出气口管径		G3/4"	G1"	G1"	G1"	G1-1/2"	G1-1/2"	G2"

型号		HDM-125	HDM-150	HDM-175	HDM-225	HDM-250	HDM-300	HDM-350
排气量(m³/min)/ 排气压力(MPa)		15.35/0.8	19.22/0.8	21.83/0.8	25.45/0.8	29.4/0.8	33.9/0.8	41.4/0.8
		13.24/1.0	16.12/1.0	18.99/1.0	21.61/1.0	26.84/1.0	30.9/1.0	33.59/1.0
		12.21/1.2	14.97/1.2	18.8/1.2	21.39/1.2	23.3/1.2	28.8/1.2	30.59/1.2
排气温度(℃)		风冷≤环境温度+10℃
噪音 dB(A)		70 ±2dB(A)			78±2dB(A)
电动机	电压V/频率HZ	380/50
	功率(KW)	90	110	132	160	185	220	250
	启动方式	Y-△（变频软启动）
	传动方式	直联
冷却方式		风冷
外形尺寸	长(mm)	2300	2300	2500	2850	2850	3600	3600
	宽(mm)	1300	1300	1400	1800	1800	2000	2000
	高(mm)	1650	1650	1800	2150	2150	2400	2400
重量(kg)		1780	1780	2050	3430	3550	4150	5000
出气口管径		G2-1/2"	G2-1/2"	DN80	G2-1/2"	DN100	DN100	DN100
